參數 |
AI |
AO |
CTR |
DIO |
||||
|
型號 |
分辨率 |
通道 |
采樣率 |
分辨率 |
通道 |
采樣率 |
通道 |
通道 |
|
NET9770 |
16 |
8 |
2MS/s |
16 |
2 |
2MS/s |
2路 |
24路 |
|
NET9770A |
16 |
8 |
1MS/s |
16 |
2 |
1MS/s |
2路 |
24路 |
|
NET9770B |
16 |
8 |
500KS/s |
16 |
2 |
500K S/s |
2路 |
24路 |
|
AI模擬量輸入 |
通道數量 |
8路差分同步輸入 |
||
|
ADC分辨率 |
16bit |
|||
|
采樣范圍 |
±10V、±5V、±2V、±1V |
|||
|
采樣速率 |
NET9770 |
NET9770A |
NET9770B |
|
|
2MS/s |
1MS/s |
500KS/s |
||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|||
|
存儲器深度 |
內置DDR3，最大緩存128MB |
|||
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|||
|
AO模擬量輸出 |
通道數量 |
2路 |
||
|
采樣速率 |
NET9770 |
NET9770A |
NET9770B |
|
|
2MS/s |
1MS/s |
500KS/s |
||
|
DAC分辨率 |
16bit |
|||
|
生成信號范圍 |
±10V |
|||
|
驅動能力 |
10mA |
|||
|
存儲器深度 |
內置DDR3，最大緩存128MB |
|||
|
通道輸出模式 |
同步輸出 |
|||
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|||
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|||
|
DIO |
通道 |
8路支持帶緩存DIO：P0.<0..7>；
16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。 |
||
|
電氣標準 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向與狀態 |
|||
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
|||
|
CTR計數器 |
通道數量 |
2路 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、
脈寬測量、雙邊沿間隔測量、線性、角度位置測量 |
|||
|
CO：脈沖輸出位置測量 |
||||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

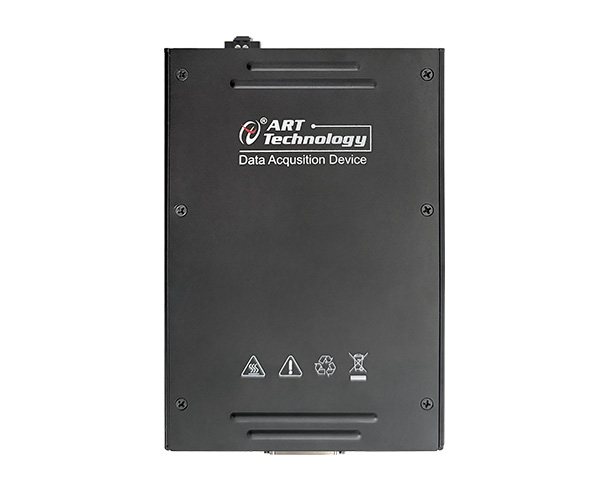

以太網總線多功能同步數據采集卡，該系列板卡最提供4路差分模擬輸入通道，16bit分辨率，提供2MS/s、1MS/s、500KS/s三種采樣率可選型，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；提供2路模擬量同步輸出，16bit分辨率；支持8路帶緩沖數字I/O，8路可編程I/O，1路多功能計數器。TCP/IP協議的千兆以太網，可確保采集過程中數據無損傳輸，非常適合長距離高分布測量。
