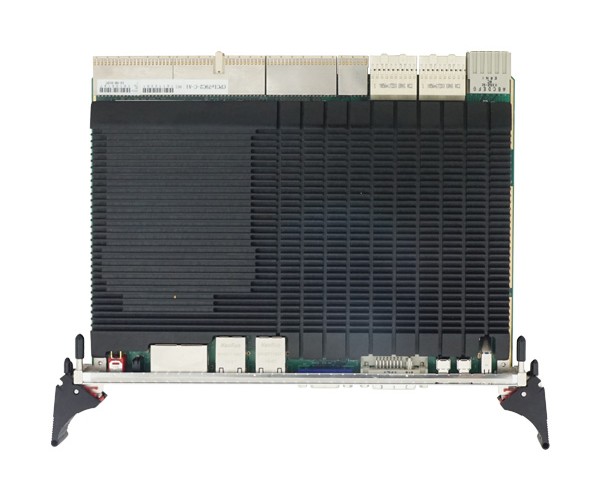

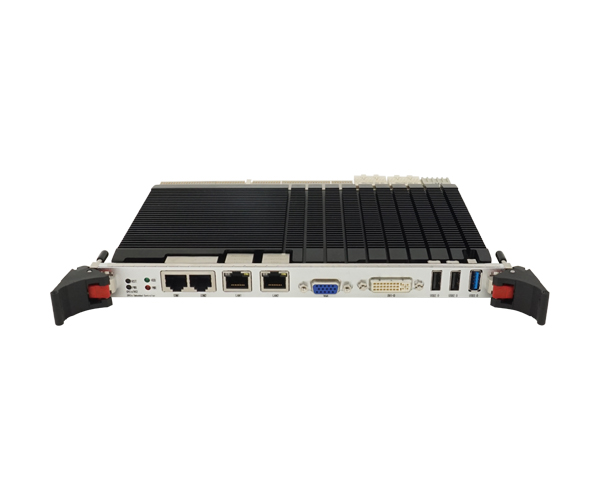

6U Compact PCI Express標準主板，基于Intel® Core™平臺搭載新的Intel® Core™i7/i5/i3 第四代高性能處理器，PCIe擴展總線以4link 4lan的方式提供總帶寬為8GB數據吞吐量。主要元器件采用板載設計，具有豐富的后I/O接口，使得系統擴展、安裝與維護更輕松。
主板內建SafeBIOS設計，這項設計意味著您的主板會內建包括“主BIOS”和“安全BIOS”的兩顆實體芯片，讓用戶遠離病毒入侵、硬件意外損壞或BIOS更新過程中意外斷電導致的BIOS損壞，使您的主板更穩定可靠。
|
系統 |
處理器 |
Intel® Core™i7/i5/i3 第四代高性能處理器 |
|
芯片組 |
Intel® QM87 Express 芯片組 |
|
|
內存 |
DDR3L 高達16G（板載內存顆粒4GB） |
|
|
看門狗 |
0-255秒可編程看門狗 |
|
|
CPCI Express擴展接口 |
支持4個PCIeX4模式 |
|
|
I/O接口 |
USB2.0 |
前板：2個USB2.0，背板：8個USB2.0 |
|
USB3.0 |
前板：1個USB3.0，前板：2個USB3.0 |
|
|
串口 |
前板：2個RS232以RJ45接口連接
（RS232/RS422/RS485 BIOS可選擇配置）；
背板：2個RS232 |
|
|
GPIO |
背板：4個GPIO |
|
|
顯示 |
DVI |
前板:1個DVI-D接口
背板：2個DDI顯示接口信號和1個eDP接口信號 |
|
VGA |
前板:1個VGA 接口 |
|
|
以太網接口 |
帶寬 |
10/100/1000Base-TX |
|
控制器 |
4個82574L |
|
|
接口 |
前板：2路LAN（RJ45接口），
背板：2路LAN連接到J3 |
|
|
存儲設備 |
SATA接口 |
背板：5個SATA3.0 |
|
硬盤 |
板載SATA3.0接口的2.5寸硬盤 |
|
|
應用環境
與
機械尺寸 |
工作溫度 |
0~60 ℃ -20~70℃，配SSD |
|
存儲溫度 |
-40-85℃ |
|
|
相對濕度 |
5%-95% |
|
|
尺寸 |
233mm×160mm×20mm（L×W×H） |
|
|
重量 |
1.3Kg |
|
|
電源 |
供電電源 |
背板：12V |
|
系統功耗 |
55W |
|
|
操作系統 |
Win7/Win8/Win10/Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

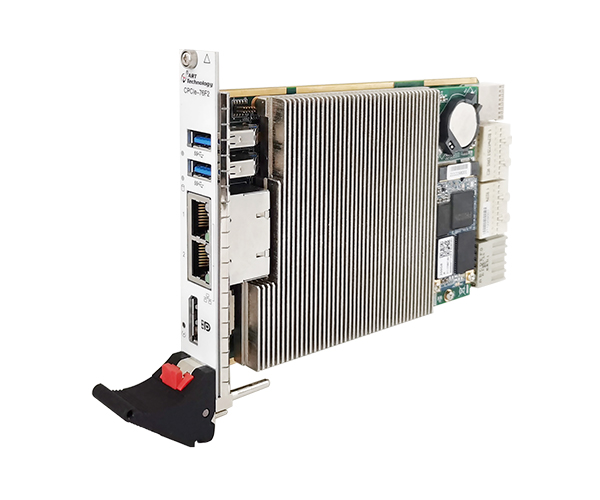

CPCIe-76F2是阿爾泰科技自主設計研發的一款3U Compact PCI Express標準主板，搭載Intel?Core?i7-6822EQ/i7-6820EQ高性能處理器，板載16G DDR4內存顆粒，具有強大的PXI Express鏈路能力，配備4Link x4，系統帶寬最大支持 8 GB/s。CPCIe-76F2控制器還提供豐富I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業自動化控制、軍用計算機領域等。

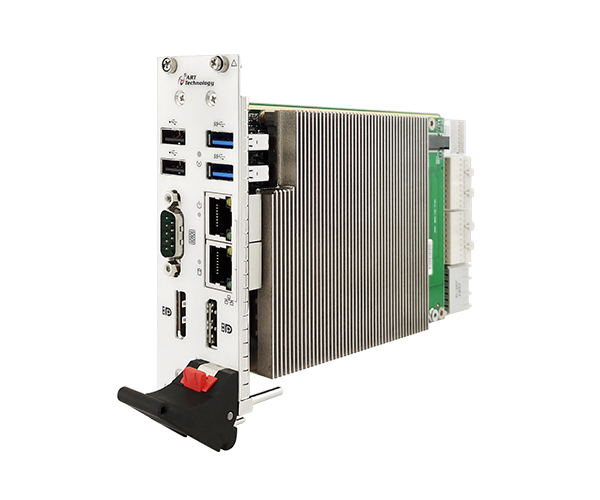

CPCIe-76F1系列產品是阿爾泰科技自主設計研發的一款3UCompact PCI Express標準主板，搭載FT-D2000/8＠2.0GHz處理器，板載16G DDR4內存顆粒。CPCIe-76F1系列控制器還提供豐富I/O接口，使得系統擴展、安裝與維護更輕松，符合多樣化嵌入式應用要求。產品設計經過嚴格測試，能長時間穩定可靠的工作，可廣泛應用于工業自動化控制、軍用計算機領域等。
