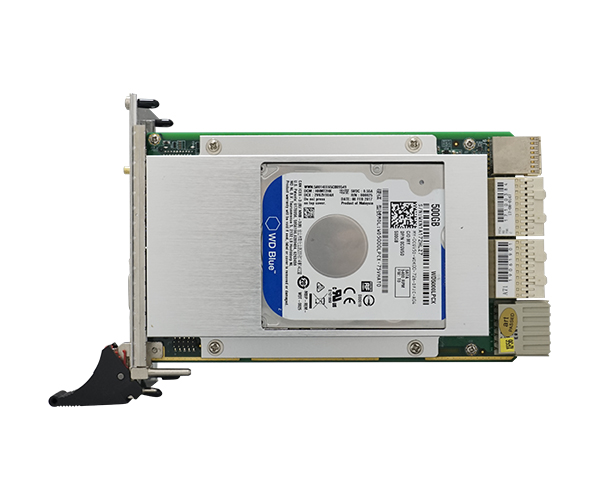

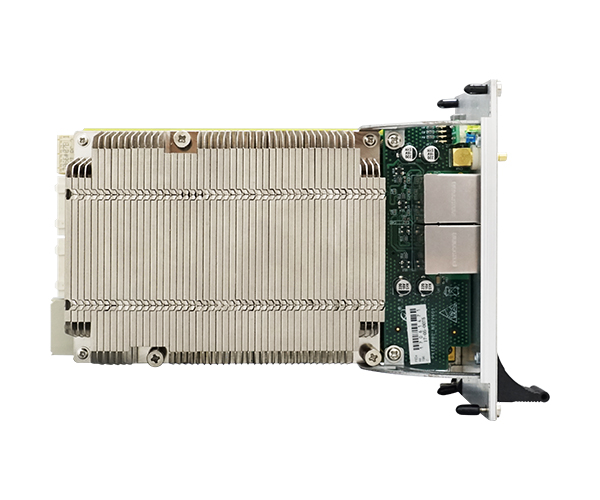

PXIe7684

PXIe-7684是阿爾泰科技在PXIe7682基礎上專為數據采集行業研發的高速數據帶寬控制器，可配合我公司高速數字化儀實現數據采集、存盤等數據處理業務。

在線咨詢

PXIe-7684是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel® Core™i7 第四代高性能處理器，內存可支持高達16G DDR3L。PXIe-7684可支持兩路x8的PXI Express鏈路，從而可以提供高達8GB/S的系統帶寬。PXIe-7684 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。

系統

	CPU	Intel® Core™i7-4700EQ 2.4 GHz 2.4 GHz四核高性能處理器
	芯片組	Intel® QM87 Express 芯片組
	內存	支持高達16GB SO-DIMM 內存，支持雙通道DDR3L SDRAM 1333/1600MHZ 內存
顯示接口	DP接口	3840×2160@60HZ DisplayPort 適配器可轉其他標準接口，支持的分辨率與所選擇的適配器有關
存儲設備	SATA接口	500 GB（默認）HDD或更大或 240 GB SSD或更大（可選），支持AHCI模式
I/O接口	USB2.0	4個USB2.0
	USB3.0	2個USB3.0
	以太網	2個千兆以太網口，兩個RJ-45接口，在前面板上帶速度/鏈接/狀態LED指示燈
	觸發I/O	前面板提供SMB連接器，用于PXI觸發總線發送/接收外部觸發信號
產品特點	系統帶寬	系統帶寬支持高達 8 GB/s
產品特點	鏈路能力	PXI Express Gen2鏈路能力： 2Link x8
應用環境與機械尺寸	工作溫度	0~50℃（使用機械硬盤時） -20~55℃（使用固態硬盤時）
	存儲溫度	-45-85℃
	相對濕度	5%-95%，非冷凝
	尺寸	3U/4槽PXI/CompactPCI標準
	所需插槽	1個系統槽+3個控制器擴展槽
	重量	約1Kg
系統功耗	50W
操作系統	Win7/Win8/Win10/ Linux

1. 產品光盤：1張

2. 保修卡：1張

3. 合格證：1張
